Midea "Комплект AHUKZ для використання зовнішніх блоків VRF MDV в якості ККБ"

Приєднувальний комплект призначений для підключення до систем VRF MDV, або тільки до зовнішніх блокiв MDV припливних вентиляційних установок з фреоновими випарниками будь-якого виробника. Комплекти поставляються 3-х типів: AHUKZ-01А - з можливою потужністю підключається випарника 9-20 кВт, AHUKZ-02А - з потужністю 20.1-33 кВт, AHUKZ-03А - з потужністю 28.1-56 кВт.

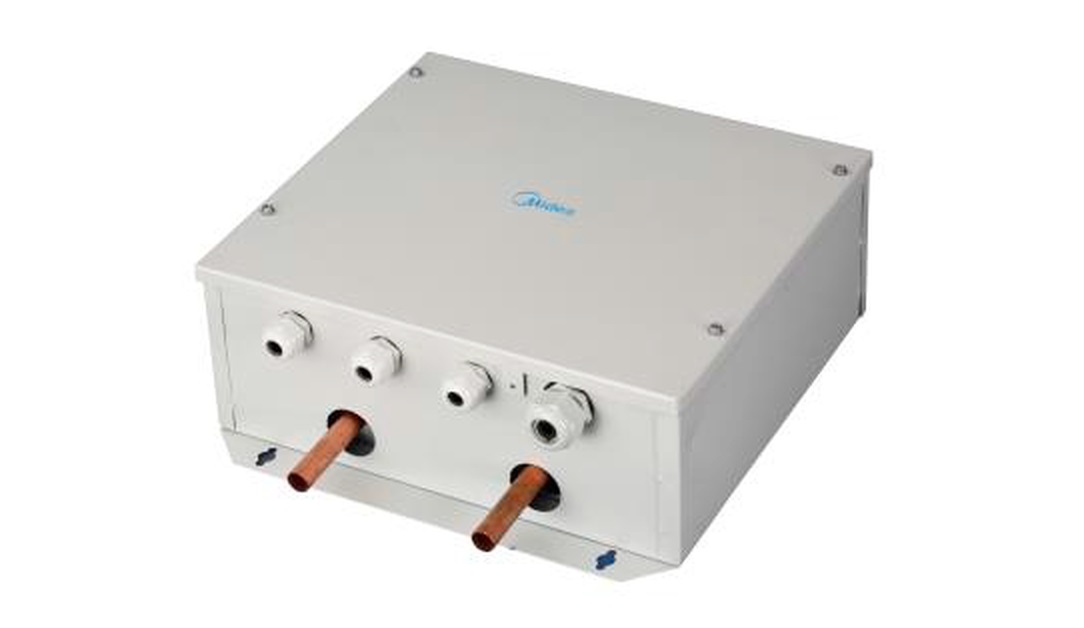

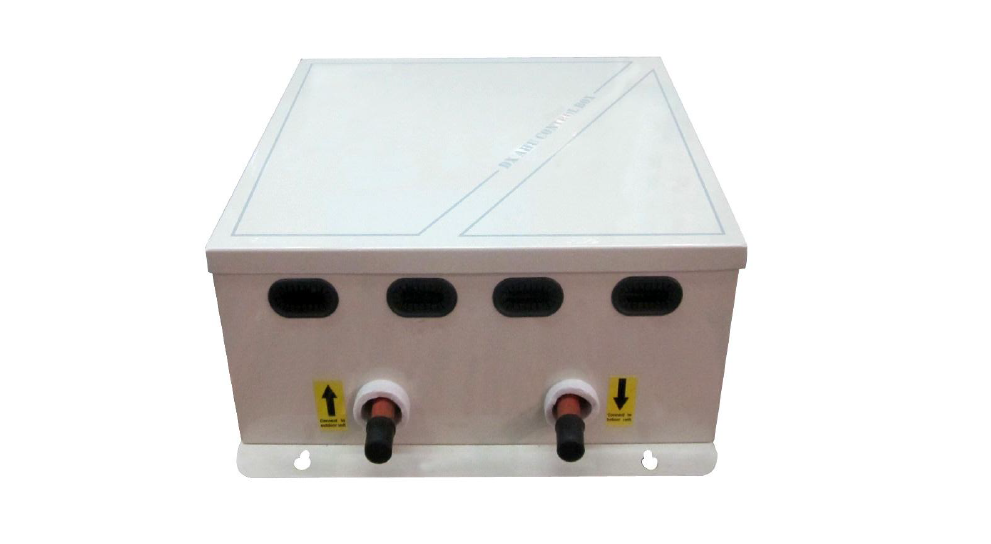

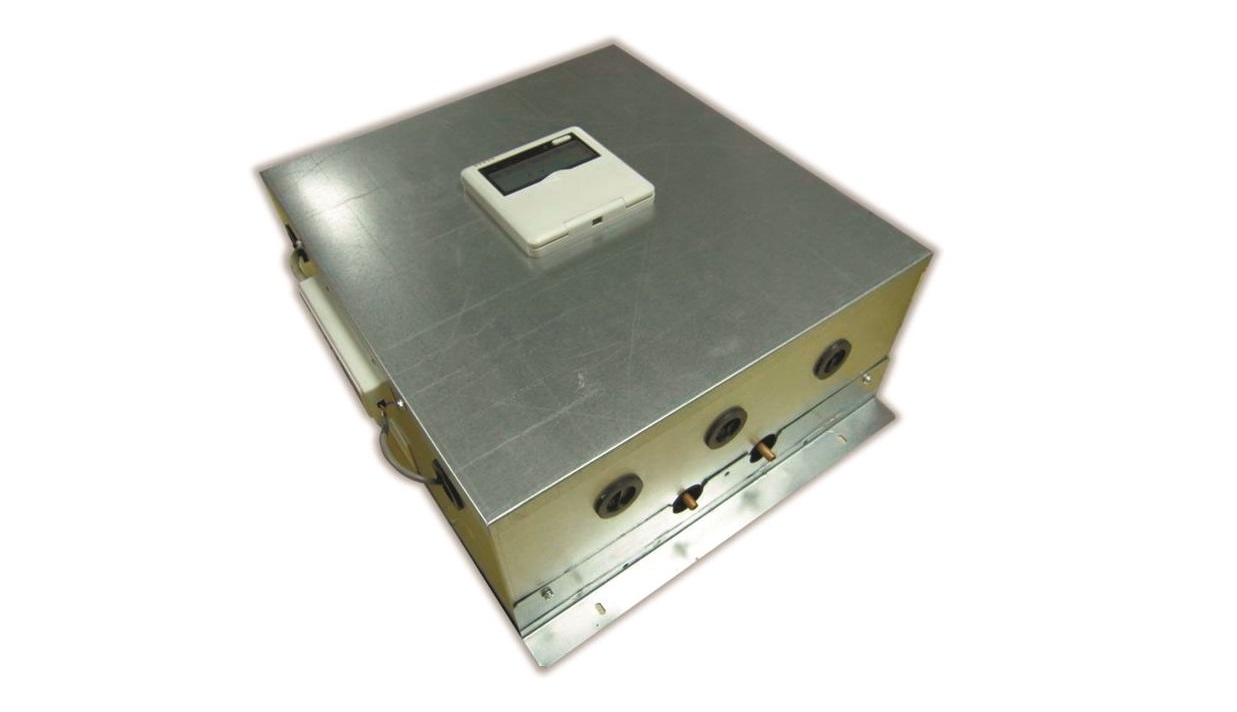

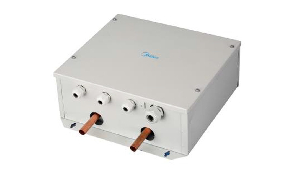

До складу комплекту входять: корпус, в якому розміщені електронна плата (-и), електронний ТРВ для контролю подачі фреону у випарник, виносні датчики температури для установки на випарник припливної вент установки (ПВУ), провідний пульт управління, який може бути прикріплений до корпусу або використовуватися на видаленні.

Дані комплекти поставляються тільки для систем на 410, сответственно, випарник ПВУ повинен бути підібраний для роботи з R410.

Комплект AHUKZ встановлюється в рідинну магістраль перед випарником ПВУ, підключається до електроживлення 220 В і контролює кілька температур за допомогою дротових виносних датчиків. Виходячи зі свідчень температури повітря в каналі ПВУ (в приміщенні), температури фреону в середній точці випарника ПВУ, температури повітря на вході в ПВУ електронний процесор комплекту AHUKZ видає відповідні команди для електронного ТРВ, мотора вентилятора ПВУ (запуск-зупинка).

Зовнішній блок MDV оснащений власною схемою керування і контролю навантаження, за даними від якої процесор зовнішнього блоку керує всіма циклами і режимами роботи зовнішнього блоку автономно. Фактично комплект AHUKZ моделює схемотехнику внутрішнього блоку MDV системи, тому існує ряд обмежень по потужності. При необхідності застосування зовнішніх блоків MDV з більш потужними випарниками ПВУ, необхідно встановлювати в ПВУ багатосекційні випарники, холодильна потужність яких буде кратною потужностям 11.2, 14, 16, 20, 25, 28, 43-56 кВт.
